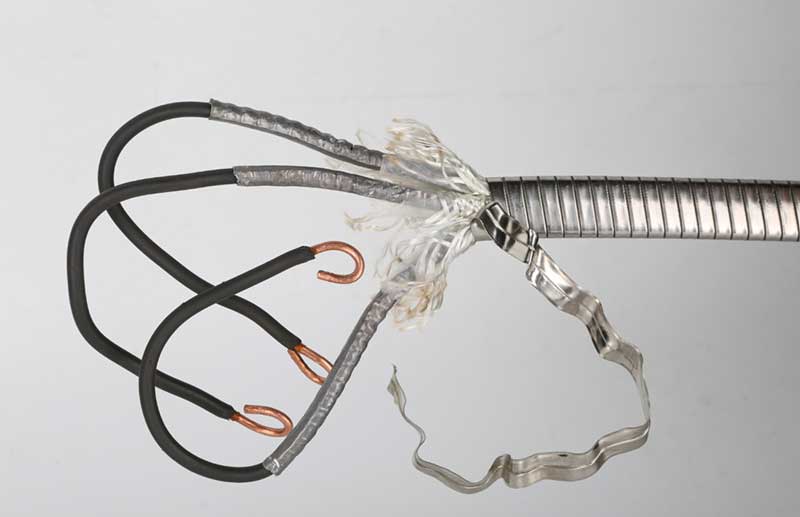

تیانجن آوٹبکتر بند کیبلاعلی درجہ حرارت مزاحمت، تیل مزاحمت اور بہترین گھرشن مزاحمت کی خصوصیات. اس کیبل سیریز میں گول اور فلیٹ ساختی قسمیں شامل ہیں، خاص طور پر سخت آئل فیلڈ کام کرنے والے ماحول کے لیے تیار کی گئی ہیں۔ اس کی بکتر بند بیرونی تہہ زیرزمین بنیادی نقصان سے بچنے کے لیے مضبوط تناؤ کی طاقت اور مخالف اخراج کارکردگی فراہم کرتی ہے۔
یہ تیز گرمی اور چکنائی والے حالات میں مستحکم برقی موصلیت کا حامل ہے، جس کا وسیع پیمانے پر ESP آئل سبمرسیبل پمپس اور ڈاون ہول پیٹرولیم نکالنے کے آلات کے ساتھ عالمی تیل کے استحصال کی جگہوں پر مماثلت ہے۔
| AWGSeries | کراس سیکشنل ایریا (ملی میٹر 2) | کور کاؤنٹ | اسٹرینڈ کی تعداد / سنگل اسٹرینڈ کا برائے نام قطر（mm） | شرح شدہ وولٹیج کلاس (kV) | آپریٹنگ درجہ حرارت (℃/℉) |
| AWG7 | 10 | 3 | 1/3.67 | 3، 4، 5، 6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4.62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6.54؛ 7/2.50 | ||
| AWG1 | 42 | 3 | 1/7.35؛ 7/2.85 | ||
| AWG0 | 53 | 3 | 1/8.25؛ 7/3.16 |
| کوڈ | وضاحت | مخفف | کوڈ | وضاحت | مخفف |
| موصلیت کی پرت کا مواد | آرمرنگ پرت کا مواد | ||||
| P | پولی پروپیلین (بشمول ترمیم شدہ پولی پروپیلین) | پی پی (ایم پی پی) | - | جستی سٹیل ٹیپ | جی ایس ٹی |
| E | ایتھیلین پروپیلین ربڑ | ای پی ڈی ایم | M | مونیل ٹیپ | ایم اے |
| وائے جے | کراس سے منسلک پولی تھیلین | XLPE | X | سٹینلیس سٹیل ٹیپ | SS316 |
| YE | Polyimide-F46 جامع فلم + Ethylene Propylene ربڑ کی مشترکہ موصلیت | PI-FEP/EPDM | |||
| وائی ایف | Polyimide-F46 جامع فلم + Perfluoroethylene Propylene ربڑ کی مشترکہ موصلیت | PI-FEP | |||
| میان پرت کا مواد | چوٹی کی تہہ (فلر پرت) | ||||
| Q | لیڈ کھوٹ | پی بی الائے | پولیٹیٹرا فلوروتھیلین | پی ٹی ایف ای | |
| E | ایتھیلین پروپیلین ربڑ | ای پی ڈی ایم | ارامڈ فائبر ٹیپ | اے ایف ٹی | |
| H | کلورو سلفونیٹڈ پولیتھیلین | CSM | نایلان فائبر ٹیپ | این ایف ٹی | |
| F | Perfluoroethylene Propylene ربڑ | ایف ای پی | پولی پروپیلین (تیل مزاحم کشن پرت) | پی پی | |
| N | نائٹریل ربڑ | این بی آر | |||
| AWGSeries | زیادہ سے زیادہ طول و عرض | |||||
| فلیٹ کیبل (ملی میٹر × ملی میٹر) | کروی کیبل (mm2) | ایم ایل ای کیبل (ملی میٹر × ملی میٹر) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11.5×28.5 | 12.5×32 |
| AWG6 | 14.5×37.5 | - | - | - | 11.5×29.5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31.5 | 13.5×35 |
| AWG4 | 16×40 | 17×42.5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18.5×48.5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20.5×53 | 42 | 44 | - | - |
عام کیبلز کو زیادہ درجہ حرارت، تیل کی آلودگی اور بار بار موڑنے میں نقصان پہنچ سکتا ہے۔ ہماری گول اور فلیٹ بکتر بند کیبلز موڑنے والے تناؤ کو کم کرنے اور گرمی، رگڑ اور مکینیکل اثرات کو برداشت کرنے کے لیے مضبوط دھاتی آرمر ڈھانچے اور درجہ حرارت اور لباس مزاحم مواد کا استعمال کرتی ہیں۔ دو ساختی اختیارات مختلف متحرک آپریشن کی ضروریات کو پورا کرتے ہیں، سروس کی زندگی کو بڑھانے اور کیبل کی ناکامی کے خطرات کو کم کرنے میں مدد کرتے ہیں۔

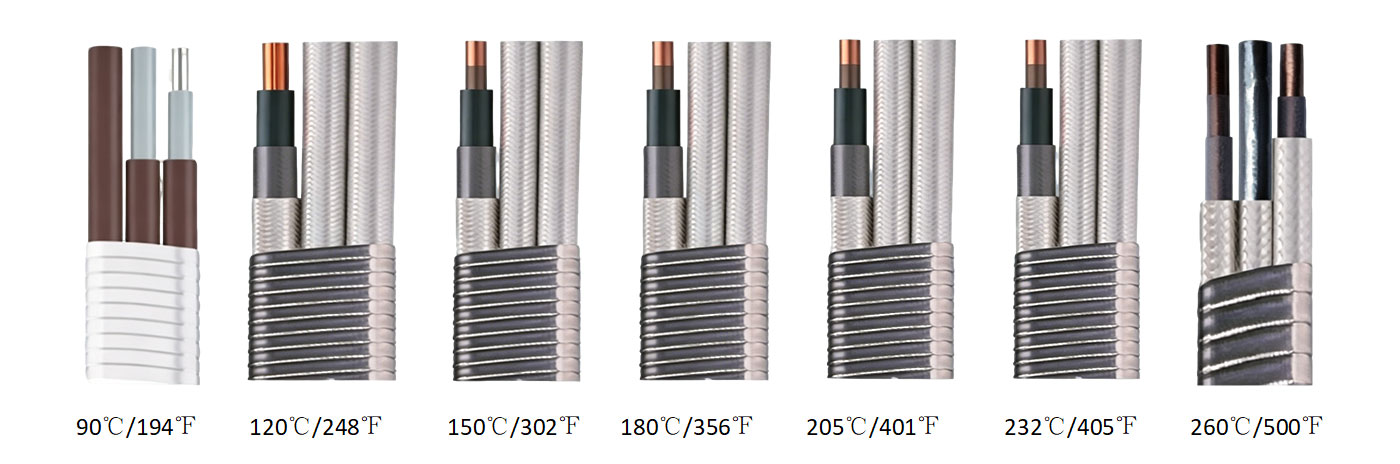

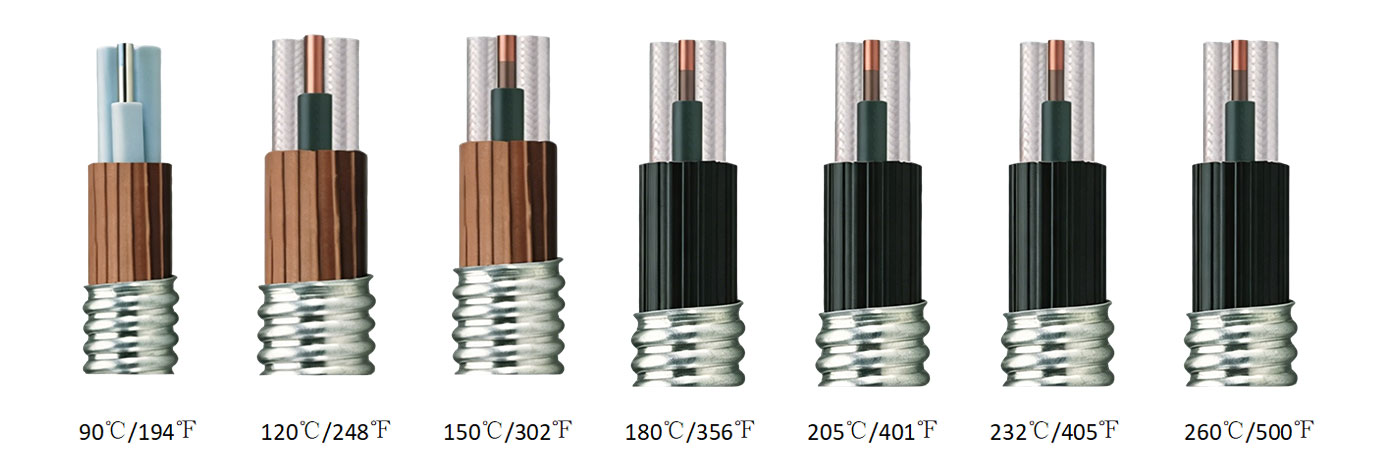

گولبکتر بند کیبلزروایتی وائرنگ ایپلی کیشنز جیسے ڈریگ چینز اور کیبل ٹرے کے لیے موزوں ہیں۔ فلیٹ آرمرڈ کیبلز میں تنصیب کی محدود جگہوں کے لیے ایک کمپیکٹ ڈھانچہ ہوتا ہے، جس میں تنگ کنویں، کمپیکٹ آلات اور زیر زمین کیبل خندقیں شامل ہیں۔ دو ڈھانچے لچکدار تنصیب کے اختیارات فراہم کرتے ہیں اور کیبل کے انتظام اور دیکھ بھال کو آسان بناتے ہیں۔
باریک پھنسے ہوئے کنڈکٹرز، درجہ حرارت سے بچنے والی موصلیت کی تہوں اور مضبوط بکتر بند ڈھانچے کے ساتھ تیار کردہ کیبلز موڑنے والی مزاحمت، پہننے کی مزاحمت، اخراج مزاحمت اور اثر سے تحفظ فراہم کرتی ہیں۔ دھاتی آرمر کی تہہ بیرونی نقصان کو روکنے میں مدد کرتی ہے، جب کہ اختیاری خصوصیات جیسے تیل کی مزاحمت، سنکنرن مزاحمت اور عمر بڑھنے کی مزاحمت تیل کے میدانوں اور بارودی سرنگوں سمیت مطلوبہ ماحول میں موافقت کی اجازت دیتی ہے۔
درستگی سے تیار کردہ کنڈکٹر مسلسل برقی چالکتا اور کم بجلی کا نقصان فراہم کرتے ہیں۔ اختیاری شیلڈنگ ڈھانچے برقی مقناطیسی مداخلت کو کم کرنے میں مدد کرتے ہیں، مستحکم بجلی کی فراہمی اور صنعتی آلات کے لیے سگنل ٹرانسمیشن کو کنٹرول کرتے ہیں۔
تمام مصنوعات پروڈکشن کے پورے عمل میں معیاری کوالٹی کنٹرول کے طریقہ کار پر عمل کرتی ہیں۔ مسلسل مصنوعات کی کارکردگی کو یقینی بنانے کے لیے خام مال کی تصدیق اور پیداوار کی نگرانی سے لے کر تیار کیبل ٹیسٹنگ تک معائنہ کیا جاتا ہے۔
پیداوار سے پہلے کنڈکٹرز، موصلیت کا سامان اور جیکٹ کے مواد کا معائنہ کیا جاتا ہے۔ مسلسل کیبل کے معیار کو برقرار رکھنے کے لیے صرف منظور شدہ مواد استعمال کیے جاتے ہیں۔
پروڈکشن کے دوران کنڈکٹر قطر، موصلیت کی موٹائی اور جیکٹ کی مرتکزیت سمیت کلیدی پیرامیٹرز کی نگرانی کی جاتی ہے۔ بیچ کی مستقل مزاجی کو برقرار رکھنے کے لیے ضروری ہونے پر عمل کی ایڈجسٹمنٹ کی جاتی ہے۔
معمول کے ٹیسٹوں میں کنڈکٹر ریزسٹنس ٹیسٹ، انسولیشن ریزسٹنس ٹیسٹ، وولٹیج برداشت ٹیسٹ، اسپارک ٹیسٹ، ڈائمینشن انسپیکشن اور ظاہری شکل کا معائنہ شامل ہیں۔
حسب ضرورت ٹیسٹوں میں موڑنے والی تھکاوٹ ٹیسٹ، تناؤ کی طاقت کا ٹیسٹ، ابریشن ریزسٹنس ٹیسٹ، ہائی ٹمپریچر ایجنگ ٹیسٹ، آئل ریزسٹنس ٹیسٹ، کم ٹمپریچر لچک ٹیسٹ اور فلیم ریٹارڈنٹ ٹیسٹ شامل ہیں۔
درخواست پر پروجیکٹ کی منظوری کے لیے مکمل ٹیسٹ رپورٹس دستیاب ہیں۔
خودکار آرمرڈ کیبل پروڈکشن لائنوں سے لیس، ہماری فیکٹری گول اور فلیٹ آرمرڈ پاور کیبلز کی بڑے پیمانے پر پیداوار کو سپورٹ کرتی ہے، بشمول نمونے کی تیاری، حسب ضرورت آرڈرز اور طویل مدتی پروجیکٹ کی فراہمی۔ معیاری پیداواری عمل، خودکار جانچ اور برآمدی معیاری پیکیجنگ مسلسل ترسیل کو یقینی بنانے میں مدد کرتی ہے۔
صنعتی آٹومیشن:خودکار پروڈکشن لائنز، صنعتی روبوٹ اور ہائی فریکوئنسی موشن وائرنگ ایپلی کیشنز
ڈریگ چین سسٹمز:مسلسل موڑنے والی ایپلی کیشنز کو اینٹی ٹوئسٹ اور پہننے سے بچنے والی کیبل کی کارکردگی کی ضرورت ہوتی ہے۔
اٹھانے اور لہرانے کا سامان:سفری کرینیں، گینٹری کرینیں، لفٹنگ پلیٹ فارم اور موبائل پاور سپلائی سسٹم
تیل اور گیس کی صنعت:ویل ہیڈ اور ڈاون ہول پیٹرولیم کا سامان اعلی درجہ حرارت، تیل کی آلودگی اور کھرچنے کے حالات میں کام کرتا ہے۔
کان کنی اور بھاری صنعت:موبائل کان کنی کی مشینری اور ہیوی ڈیوٹی آلات جن کو اثر اور لباس سے تحفظ کی ضرورت ہوتی ہے۔
بندرگاہ اور لاجسٹکس کا سامان:بیرونی ماحول اور سنکنرن کے خطرات سے دوچار بندرگاہ کی مشینری اور خودکار گودام کا سامان
ہم سازوسامان کی ضروریات، آپریٹنگ درجہ حرارت اور پہننے کے حالات کی بنیاد پر اپنی مرضی کے مطابق صنعتی آرمرڈ کیبل حل فراہم کرتے ہیں۔ گول اور فلیٹ بکتر بند کیبل کے اختیارات کے ساتھ، ہم گاہکوں کو مناسب ڈھانچے، وضاحتیں اور حفاظتی مواد کے انتخاب میں مدد کرتے ہیں۔
ہم OEM/ODM حسب ضرورت کی حمایت کرتے ہیں، بشمول کیبل کی ساخت، کارکردگی کی ضروریات اور پیداوار کی مقدار۔ معیاری پیداواری عمل اور لچکدار پیداواری صلاحیت چھوٹے بیچ کے آرڈرز، بڑے حجم کی فراہمی اور طویل مدتی منصوبوں کی حمایت کرتی ہے۔
ہماری تکنیکی ٹیم کیبل کے انتخاب کے خطرات اور دیکھ بھال کے اخراجات کو کم کرنے میں مدد کے لیے مصنوعات کے انتخاب میں معاونت اور درخواست کی رہنمائی فراہم کرتی ہے۔ ایکسپورٹ تجربہ اور تکنیکی خدمات تعاون کے پورے عمل میں عالمی صارفین کی مدد کرتی ہیں۔
Q1: گول اور فلیٹ بکتر بند کیبلز کو ملانے کے کیا فوائد ہیں؟
A1: دونوں ڈھانچے مختلف تنصیب کی ضروریات کا احاطہ کرتے ہیں۔ گول بکتر بند کیبلز عام مقصد کا تحفظ اور لچکدار تنصیب فراہم کرتی ہیں، جبکہ فلیٹ بکتر بند کیبلز محدود جگہوں جیسے تنگ کنویں کے سازوسامان کے لیے موزوں ہیں۔ یہ مرکب گرمی کی نمائش، کھرچنے، تنصیب کی جگہ اور کیبل کی نقل و حرکت سے متعلق چیلنجوں کو حل کرنے میں مدد کرتا ہے۔
Q2: کیا کیبلز طویل مدتی بار بار موڑنے کے لیے موزوں ہیں؟
A2: ہاں۔ کیبلز درجہ حرارت کے خلاف مزاحمت کرنے والی جیکٹس اور مضبوط بکتر بند ڈھانچے کا استعمال کرتی ہیں۔ انہیں موڑنے والی تھکاوٹ، اعلی درجہ حرارت کی عمر بڑھنے اور رگڑنے کے خلاف مزاحمت کے لیے ٹیسٹ کیا جاتا ہے تاکہ مسلسل متحرک آپریشن کو سپورٹ کیا جا سکے۔
Q3: کیا خصوصی کام کے حالات کے لیے کیبلز کو اپنی مرضی کے مطابق بنایا جا سکتا ہے؟
A3: ہاں۔ ہم کیبل کی ساخت، کنڈکٹر کی وضاحتیں اور کیبل کی لمبائی کی تخصیص فراہم کرتے ہیں۔ اضافی اختیارات میں اعلی درجہ حرارت کی مزاحمت، پہننے کی مزاحمت، تیل کی مزاحمت، شعلے کی مزاحمت اور مختلف آپریٹنگ ماحول کے لیے شیلڈنگ شامل ہیں۔
تمام بکتر بند کیبلز کا معائنہ کیا جاتا ہے جس کا مرکز درجہ حرارت کی مزاحمت، لباس مزاحمت، عمر بڑھنے کے خلاف مزاحمت اور اثرات سے تحفظ پر ہوتا ہے۔ مصنوعات مطلوبہ ٹیسٹ پاس کرنے کے بعد فراہم کی جاتی ہیں۔
خودکار پروڈکشن لائنیں مسلسل سپلائی، اپنی مرضی کے مطابق آرڈرز اور بڑے پیمانے پر پروجیکٹس کی حمایت کرتی ہیں۔ ہم صنعتی ایپلی کیشنز کے لیے آرمرڈ کیبل سلوشنز فراہم کرتے ہیں جو مستقل کارکردگی اور طویل سروس لائف کی ضرورت ہوتی ہے۔
