دیالیکٹریکل کنٹرول کابینہیہ ایک سرشار آلہ ہے جو الیکٹرک سبمرسیبل پمپ (ESP) یونٹ کے آغاز اور رکنے کو کنٹرول کرتا ہے، اس کے آپریٹنگ اسٹیٹس کو مانیٹر اور ریکارڈ کرتا ہے، اور آپریشن کے دوران غیر معمولی حالات پیش آنے پر خود بخود پاور آف پروٹیکشن انجام دیتا ہے۔ فی الحال، چار قسم کی کنٹرول کیبنٹ عام طور پر استعمال ہوتی ہیں: پاور فریکوئینسی کنٹرول کیبنٹ، سافٹ اسٹارٹ کنٹرول کیبینٹ، کم وولٹیج متغیر فریکوئینسی کنٹرول کیبینٹ، اور میڈیم وولٹیج متغیر فریکوئینسی کنٹرول کیبنٹ۔
بین الاقوامی معیار: آئی ایس او 13628، آئی ای سی 60034، آئی ای سی 60529، آئی ای سی 60947، آئی ای سی 60079
قومی معیار: جی بی/ٹی 16750، جی بی/ٹی 3797، جی بی 4208، جی بی/ٹی 14048، جی بی 7251.1
انڈسٹری سٹینڈرڈ: API RP 11S1، API 14F
انٹرپرائز سٹینڈرڈ: AT-ST-013
پاور سپلائی وولٹیج تحفظ
تین فیز کرنٹ پروٹیکشن
اوورلوڈ تحفظ
انڈر لوڈ پروٹیکشن
انڈر وولٹیج پروٹیکشن
تاخیر سے آغاز
تاخیر سے بند
موجودہ ریکارڈنگ
| ماڈل اور تفصیلات | شرح شدہ موجودہ (A) | شرح شدہ وولٹیج (V) | A (چوڑائی) × B (گہرائی) × H (اونچائی) |
| 1.2kV کلاس | 50، 80، 100، 120، 150 | 1140 | 460×520×1500 |
| 2.5kV کلاس | 50، 80، 100، 120، 150 | 2500 | 600×630×1700 |
| 3kV کلاس | 50، 80، 100، 120، 150 | 3000 | 600×630×1700 |
| 3.6kV کلاس | 50، 80، 100، 120، 150 | 3600 | 600×630×1700 |
| ماڈل اور تفصیلات | شرح شدہ موجودہ (A) | شرح شدہ وولٹیج (V) | A (چوڑائی) × B (گہرائی) × H (اونچائی) |
| 1.2kV کلاس | 50، 80، 100، 120، 150 | 1140 | 460×520×1500 |
| 2.3kV کلاس | 50، 80، 100، 120، 150 | 2300 | 600×630×1700 |
● اونچائی:≤2000m
● محیطی درجہ حرارت: -30℃/-22℉ — +50℃/122℉
● رشتہ دار نمی:≤85%
● آتش گیر اور دھماکہ خیز مواد سے پاک
●عمودی جھکاؤ ≤ 5° کے ساتھ، شدید کمپن سے پاک جگہوں پر نصب
| نہیں | پیرامیٹر کا نام | ڈیٹا |
| 1 | شرح شدہ ان پٹ وولٹیج | 380 V - 480 V±10%,3P 380 V - 480 V ±10%، 3 فیز |
| 2 | شرح شدہ ان پٹ فریکوئنسی | 50Hz±10% |
| 3 | آؤٹ پٹ فریکوئنسی | 0 - 120 ہرٹج، ایڈجسٹ |
| 4 | آؤٹ پٹ فریکوئنسی ریزولوشن | 0.01Hz |
| 5 | پاور سپلائی وولٹیج کو کنٹرول کریں۔ | AC220V |
| 6 | ریٹیڈ آؤٹ پٹ پاور | 110 kW–630kW |
| 7 | شرح شدہ آؤٹ پٹ کرنٹ | 215A–1188A |
| 8 | آؤٹ پٹ وولٹیج کی حد | 0 - ان پٹ وولٹیج |
| 9 | ریکٹیفائر کی قسم | 6 - پلس ڈائیوڈ ریکٹیفائر |
| 10 | انورٹر ٹرانزسٹر کی قسم | آئی جی بی ٹی |
| 11 | بیرونی مواصلاتی انٹرفیس | RS485، RS232 |
| 12 | بیرونی مواصلاتی ماڈل | کیبل |
| 13 | پروٹیکشن فنکشن | اوورلوڈ، انڈر لوڈ، شارٹ سرکٹ، فیز نقصان، زیادہ درجہ حرارت |
| 14 | کولنگ کا طریقہ | زبردستی ہوا کولنگ |
| 15 | ان پٹ پاور فیکٹر | 0.98 |
| 16 | کارکردگی | 98% |
| 17 | آؤٹ پٹ فلٹر | سائن لہر |
| 18 | ریٹیڈ ڈیوٹی سائیکل | مسلسل |
| 19 | آئی پی گریڈ / پروٹیکشن گریڈ | IP23 |
| 20 | اوورلوڈ کی گنجائش | 150% ریٹیڈ ٹارک، دورانیہ 60 سیکنڈ |
| 21 | آپریٹنگ محیطی درجہ حرارت | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | اسٹوریج / نقل و حمل کا درجہ حرارت | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | محیطی نمی | ≤95% (+20 ℃ پر)، نان کنڈینسنگ |
| 24 | تنصیب کی اونچائی | ≤1000m، حد سے تجاوز کرنے پر ڈیریٹنگ درکار ہے۔ |
| 25 | ان پٹ سائیڈ ہارمونک اجزاء | H5=36%,H7=17.8%,H11=8.1%,H13=5.3% |
| 26 | ان پٹ سائیڈ ہارمونک مواد | ~5% |
| 27 | کنٹرول موڈ | ملٹی پوائنٹ V/F، ویکٹر V/F |
| 28 | انلیٹ اور آؤٹ لیٹ وائرنگ موڈ | اوپر میں اور اوپر سے باہر، نیچے میں اور نیچے سے باہر |
| نہیں | پیرامیٹر کا نام | ڈیٹا |
| 1 | شرح شدہ ان پٹ وولٹیج | 380 V - 690 V ±10%، 3 فیز |
| 2 | شرح شدہ ان پٹ فریکوئنسی | 50Hz±10% |
| 3 | آؤٹ پٹ فریکوئنسی | 0 - 120 ہرٹج، ایڈجسٹ |
| 4 | آؤٹ پٹ فریکوئنسی ریزولوشن | 0.01 ہرٹج |
| 5 | پاور سپلائی وولٹیج کو کنٹرول کریں۔ | AC 220 V |
| 6 | ریٹیڈ آؤٹ پٹ پاور | 110 kW–900 kW |
| 7 | شرح شدہ آؤٹ پٹ کرنٹ | 202 A-1535 A |
| 8 | آؤٹ پٹ وولٹیج کی حد | 0 - ان پٹ وولٹیج |
| 9 | ریکٹیفائر کی قسم | آئی جی بی ٹی |
| 10 | انورٹر ٹرانزسٹر کی قسم | آئی جی بی ٹی |
| 11 | بیرونی مواصلاتی انٹرفیس | RS485، RS232 |
| 12 | بیرونی کمیونیکیشن موڈ | فائبر آپٹک |
| 13 | پروٹیکشن فنکشن | اوورلوڈ، انڈر لوڈ، شارٹ سرکٹ، فیز نقصان، زیادہ درجہ حرارت |
| 14 | کولنگ کا طریقہ | زبردستی ہوا کولنگ |
| 15 | ان پٹ پاور فیکٹر | 0.98 |
| 16 | کارکردگی | 98% |
| 17 | آؤٹ پٹ فلٹر | سائن لہر |
| 18 | ریٹیڈ ڈیوٹی سائیکل | مسلسل |
| 19 | آئی پی گریڈ / پروٹیکشن گریڈ | IP23 |
| 20 | اوورلوڈ کی گنجائش | 150% ریٹیڈ ٹارک، دورانیہ 60 سیکنڈ |
| 21 | آپریٹنگ محیطی درجہ حرارت | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | اسٹوریج / نقل و حمل کا درجہ حرارت | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | محیطی نمی | ≤95% (+20 ℃ پر)، نان کنڈینسنگ |
| 24 | تنصیب کی اونچائی | ≤1000 میٹر؛ اگر حد سے زیادہ ہو تو ڈیریٹنگ کی ضرورت ہے۔ |
| 25 | ان پٹ سائیڈ ہارمونک اجزاء | 4% |
| 26 | ان پٹ سائیڈ ہارمونک مواد | ~5% |
| 27 | کنٹرول موڈ | ملٹی پوائنٹ V/F، ویکٹر V/F |
| 28 | انلیٹ اور آؤٹ لیٹ وائرنگ موڈ | اوپر میں اور اوپر سے باہر، نیچے میں اور نیچے سے باہر |
| نہیں | پیرامیٹر کا نام | ڈیٹا |
| 1 | شرح شدہ ان پٹ وولٹیج | 0.6 KV -2.6 KV±10% |
| 2 | شرح شدہ ان پٹ فریکوئنسی | 50 Hz ± 10% |
| 3 | آؤٹ پٹ فریکوئنسی | 0 - 120 ہرٹج، سایڈست |
| 4 | آؤٹ پٹ فریکوئنسی ریزولوشن | 0.01 Hz |
| 5 | پاور سپلائی وولٹیج کو کنٹرول کریں۔ | AC 220 V |
| 6 | شرح شدہ صلاحیت | 45 kVA–300kVA |
| 7 | کولنگ کا طریقہ | زبردستی ہوا کولنگ |
| 8 | ان پٹ پاور فیکٹر | 0.98 سے اوپر >20% لوڈ پر |
| 9 | ریٹیڈ ڈیوٹی سائیکل | مسلسل |
| 10 | آئی پی گریڈ / پروٹیکشن گریڈ | آئی پی 20 |
| 11 | اوورلوڈ کی گنجائش | 120% 1 گھنٹے کے لیے، 150% 1 منٹ کے لیے |
| 12 | آپریٹنگ محیطی درجہ حرارت | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 13 | اسٹوریج / نقل و حمل کا درجہ حرارت | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 14 | محیطی نمی | ≤90% (+20 ℃ پر)، نان کنڈینسنگ |
| 15 | تنصیب کی اونچائی | ≤1000 میٹر؛ اگر حد سے زیادہ ہو تو ڈیریٹنگ کی ضرورت ہے۔ |
اونچائی 1000 میٹر سے زیادہ نہیں ہونی چاہیے۔ اگر اونچائی 1000 میٹر سے زیادہ ہو تو ڈیریٹنگ ضروری ہے۔
●آپریٹنگ محیط درجہ حرارت: -5 ℃ سے +40 ℃، روزانہ اوسط درجہ حرارت +35 ℃ سے زیادہ نہیں، محیط درجہ حرارت کی تبدیلی 5 ℃/h سے زیادہ نہیں ہے۔ اگر محیطی درجہ حرارت قابل اجازت حد سے زیادہ ہے تو، مناسب ایئر کنڈیشنگ آلات سے لیس ہونا چاہیے۔
● محیطی ہوا کی زیادہ سے زیادہ رشتہ دار نمی: ≤ 90% (20 ℃ پر)؛ ≤ 50% +40 ℃ پر۔
● انسٹالیشن فاؤنڈیشن شدید کمپن اور جھٹکے سے پاک ہو گی، عمودی جھکاؤ 5% سے زیادہ نہ ہو۔
●آپریٹنگ ماحول سازگار یا دھماکہ خیز دھول سے پاک ہونا چاہئے، اور گیسوں یا بخارات سے پاک ہونا چاہئے جو دھاتوں کو خراب کرتے ہیں یا موصلیت کو نقصان پہنچاتے ہیں۔
●AC ان پٹ پاور سپلائی کا لگاتار وولٹیج کا اتار چڑھاؤ درجہ بندی کی قیمت کے ±10% سے زیادہ نہیں ہونا چاہیے۔
● AC پاور گرڈ کی فریکوئنسی اتار چڑھاؤ کی حد: 45 Hz–55 Hz، تعدد میں تغیر کی شرح ±1% فی سیکنڈ سے زیادہ نہیں ہے۔
●انڈور استعمال کے لیے صرف اچھی وینٹیلیشن کے ساتھ؛ ڈیوائس کے اوپر اور اس کے ارد گرد کلیئرنس ≥ 700 ملی میٹر ہونی چاہیے۔
● اوور وولٹیج، انڈر وولٹیج، اوور کرنٹ، فیز نقصان اور شارٹ سرکٹ سمیت تحفظات سے لیس۔
آؤٹ پٹ کرنٹ، وولٹیج، فریکوئنسی وغیرہ دکھانے کے لیے ایل ای ڈی ڈسپلے سے لیس۔
● سسٹم کے پیرامیٹرز کی پیڈ کے ذریعے سیٹ کیے جا سکتے ہیں۔
● یہ متغیر فریکوئنسی موڈ اور پاور فریکوئنسی موڈ دونوں میں کام کر سکتا ہے۔
● متغیر فریکوئنسی آپریشن کے تحت، ورکنگ موڈ دستی یا خودکار ہو سکتا ہے۔
● آغاز کا وقت اور آپریٹنگ فریکوئنسی من مانی سیٹ کی جا سکتی ہے۔
Q1: متغیر اسپیڈ ڈرائیو الیکٹریکل کنٹرول کیبنٹ بنیادی طور پر کس سامان کے لیے استعمال ہوتا ہے؟
A1: یہ ویری ایبل اسپیڈ ڈرائیو کنٹرول کیبنٹ ہر قسم کے آبدوز پمپس کے لیے خصوصی معاون سامان ہے، جیسے کہ ہائی ٹمپریچر پمپ، گہرے کنویں کے پمپ اور ریور انٹیک پمپس۔ یہ آئل فیلڈ کے پانی کی ترسیل، گہرے کنویں کے پانی کی فراہمی اور دریا کے پانی کے استعمال کے منصوبوں پر فٹ بیٹھتا ہے۔
Q2: روایتی فکسڈ اسپیڈ کنٹرول کے مقابلے فریکوئنسی کنورژن کنٹرول کے بنیادی فوائد کیا ہیں؟
A2: روایتی فکسڈ-اسپیڈ کنٹرول بکس کے مقابلے میں،متغیر اسپیڈ ڈرائیو الیکٹریکل کنٹرول کابینہضرورت کے مطابق آزادانہ طور پر پمپ کی رفتار کو ایڈجسٹ کر سکتے ہیں۔ یہ زیادہ توانائی بچاتا ہے، نرم آغاز کے ساتھ آلات کے لباس کو کم کرتا ہے، اور مکمل حفاظتی تحفظ رکھتا ہے، جس سے پمپ آپریشن زیادہ مستحکم، محفوظ اور بجلی کی بچت ہوتی ہے۔
Q3: کیا یہ کنٹرول کابینہ سخت بیرونی کام کرنے والے ماحول کو اپنا سکتی ہے؟
A3: ہاں۔ یہ الیکٹریکل کنٹرول کابینہ سیل بند صنعتی شیل اور اعلیٰ معیار کے اندرونی حصوں کو اپناتی ہے۔ یہ ڈسٹ پروف، واٹر پروف اور اینٹی انٹرفیس ہے، اور آئل فیلڈ، واٹر کنواں اور دریا کے پانی کے استعمال کے منصوبوں کے لیے مرطوب، گرد آلود اور بیرونی ماحول میں مستحکم طور پر کام کر سکتا ہے۔

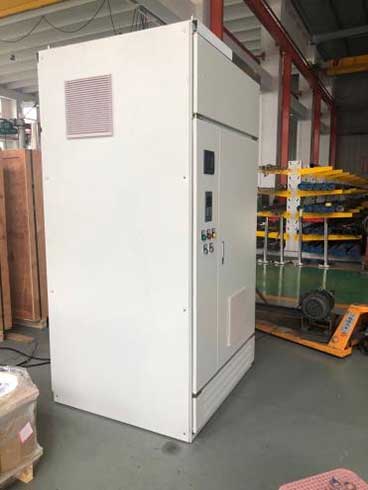

ہم ہر ویری ایبل اسپیڈ ڈرائیو الیکٹریکل کنٹرول کیبنٹ کے لیے سخت کوالٹی کنٹرول کی پیروی کرتے ہیں۔ عام سنگل پارٹ معائنہ سے مختلف، ہماری تمام الماریاں ڈیلیوری سے پہلے مماثل آبدوز پمپ سیٹ کے ساتھ ٹیسٹ کی جاتی ہیں۔ ہر سامان مکمل رننگ ٹیسٹ، رفتار ایڈجسٹمنٹ ٹیسٹ اور لوڈ سمولیشن ٹیسٹ پاس کرتا ہے۔ یہ حقیقی پمپ میچنگ ٹیسٹ کابینہ اور پمپ کے درمیان کامل ہم آہنگی کو یقینی بناتا ہے۔ مستحکم اور قابل اعتماد فیلڈ آپریشن کی ضمانت دینے کے لیے، تمام پروڈکٹس کو مکمل میچنگ ٹیسٹ پاس کرنے کے بعد ہی ڈیلیور کیا جاتا ہے۔

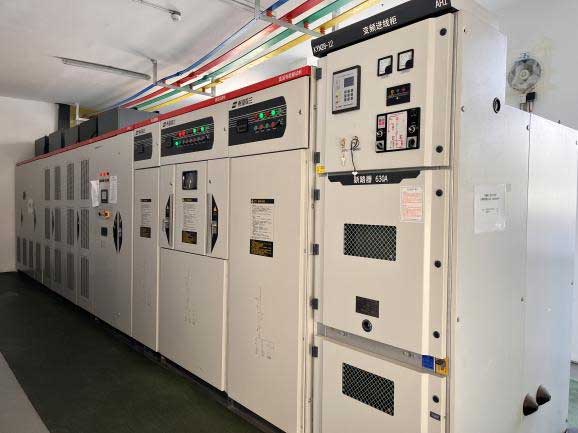

ہمارے پاس آبدوز پمپ کنٹرول آلات کی تیاری اور پیداوار کا بھرپور تجربہ ہے۔ تمام ویری ایبل اسپیڈ ڈرائیو الیکٹریکل کنٹرول کیبنٹ کی مصنوعات کو مستحکم معیار اور کم ناکامی کی شرح کے ساتھ سختی سے جانچا جاتا ہے۔ ہم مختلف پمپوں اور کام کے حالات کو فٹ کرنے کے لیے حسب ضرورت پیرامیٹرز اور فنکشنز کی حمایت کرتے ہیں۔ ہم فروخت سے پہلے مکمل مشاورت، سائٹ پر رہنمائی اور فروخت کے بعد دیکھ بھال کی خدمات فراہم کرتے ہیں۔ ہماری پروڈکٹس دنیا بھر میں فروخت کی جاتی ہیں، مختلف آئل فیلڈ، پانی کے کنویں اور دریا کے پانی کے استعمال کے منصوبوں کو لاگت سے موثر اور مستحکم کنٹرول سلوشنز کے ساتھ پیش کرتے ہیں۔
