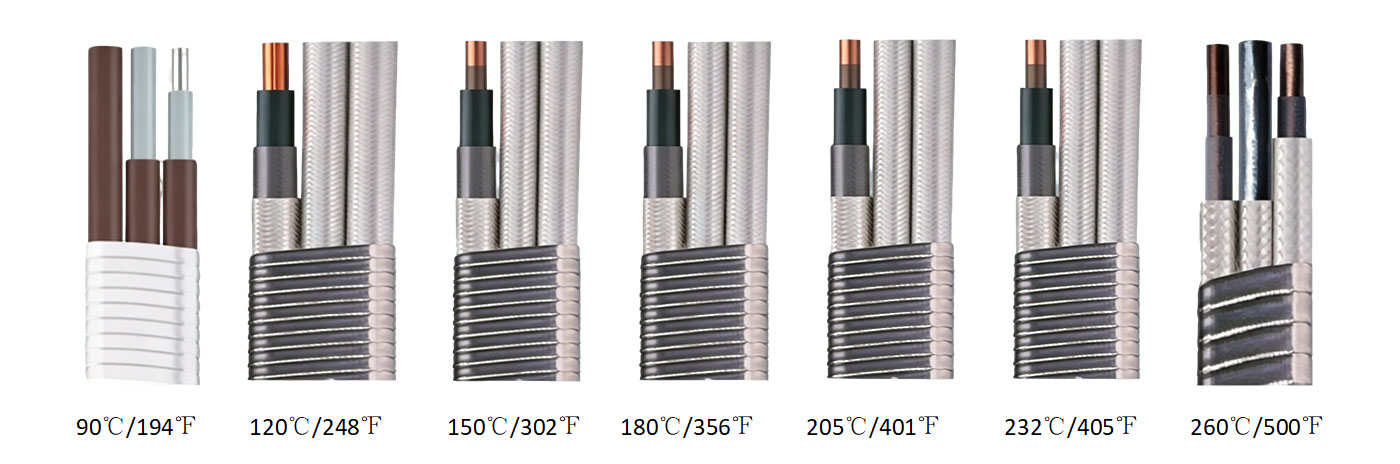

یہپاور کیبلESPs کے لیے ایک سرشار مماثل کیبل ہے، جس کا ایک سرا لیڈ کیبل سے جڑا ہوا ہے اور دوسرا سرا سطحی جنکشن باکس سے منسلک ہے، جو آلات کے لیے قابل اعتماد پاور ٹرانسمیشن سپورٹ فراہم کرتا ہے۔ کنڈکٹر کی کراس سیکشنل شکل کے لحاظ سے درجہ بندی کی گئی، کیبل دو ساختی اقسام میں دستیاب ہے: سرکلر اور فلیٹ۔ اندر سے باہر سے اس کی ساخت مندرجہ ذیل ترتیب میں ہے: ٹھوس (یا پھنسے ہوئے) گول تانبے کا کنڈکٹر، موصلیت کی تہہ، میان کی تہہ، لٹ کی تہہ (بیرونی میان کی تہہ، بھرنے والی تہہ)، اور اسٹیل ٹیپ آرمرنگ حفاظتی تہہ۔
بین الاقوامی معیار: ISO 13628، IEEE 1017، IEEE1018، IEEE1019
قومی معیار: جی بی/ٹی 16750
صنعت کا معیار: API RP 11S1، API RP 11S5، API RP 11S6
انٹرپرائز سٹینڈرڈ: AT-ST-008
● ہائی لوڈ کرنٹ
● اعلی درجہ حرارت مزاحمت
● آسان اور قابل اعتماد تنصیب
●سنکنرن مزاحمت
| AWG سیریز | کراس سیکشنل ایریا (ملی میٹر 2) | کور کاؤنٹ | اسٹرینڈ کی تعداد / سنگل اسٹرینڈ کا برائے نام قطر（mm） | شرح شدہ وولٹیج کلاس (kV) | آپریٹنگ درجہ حرارت (℃/℉) |
| AWG7 | 10 | 3 | 1/3.67 | 3، 4، 5، 6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4.62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6.54، 7/2.50 | ||
| AWG1 | 42 | 3 | 1/7.35، 7/2.85 | ||
| AWG0 | 53 | 3 | 1/8.25، 7/3.16 |

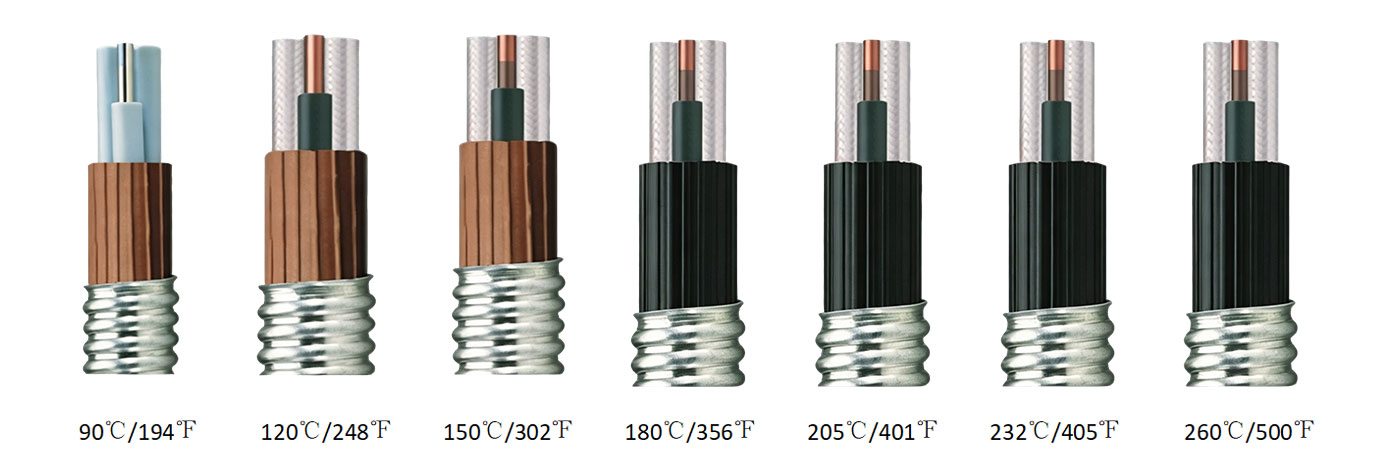

گول کیبل
| کوڈ | وضاحت | مخففات | کوڈ | وضاحت | مخففات |
| موصلیت کی پرت کا مواد | آرمرنگ پرت کا مواد | ||||
| P | پولی پروپیلین (بشمول ترمیم شدہ پولی پروپیلین) | پی پی (ایم پی پی) | - | جستی سٹیل ٹیپ | جی ایس ٹی |
| E | ایتھیلین پروپیلین ربڑ | ای پی ڈی ایم | M | مونیل ٹیپ | ایم اے |
| وائے جے | کراس سے منسلک پولی تھیلین | XLPE | X | سٹینلیس سٹیل ٹیپ | SS316 |
| YE | Polyimide-F46 جامع فلم + Ethylene Propylene ربڑ کی مشترکہ موصلیت | PI-FEP/EPDM | |||
| وائی ایف | Polyimide-F46 جامع فلم + Perfluoroethylene Propylene ربڑ کی مشترکہ موصلیت | PI-FEP | |||
| میان پرت کا مواد | چوٹی کی تہہ (فلر پرت) | ||||
| Q | لیڈ کھوٹ | پی بی الائے | پولیٹیٹرا فلوروتھیلین | پی ٹی ایف ای | |
| E | ایتھیلین پروپیلین ربڑ | ای پی ڈی ایم | |||
| H | کلورو سلفونیٹڈ پولیتھیلین | CSM | ارامڈ فائبر ٹیپ | اے ایف ٹی | |
| F | Perfluoroethylene Propylene | ایف ای پی | نایلان فائبر ٹیپ | این ایف ٹی | |
| N | نائٹریل ربڑ | این بی آر | پولی پروپیلین (تیل مزاحم کشن پرت) | پی پی | |
| AWGSeries | زیادہ سے زیادہ طول و عرض | |||||
| فلیٹ کیبل (ملی میٹر × ملی میٹر) | کروی کیبل (mm2) | ایم ایل ای کیبل (ملی میٹر × ملی میٹر) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11.5×28.5 | 12.5×32 |
| AWG6 | 14.5×37.5 | - | - | - | 11.5×29.5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31.5 | 13.5×35 |
| AWG4 | 16×40 | 17×42.5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18.5×48.5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20.5×53 | 42 | 44 | - | - |
A1: ایک سرشار آبدوز پمپ کیبل پانی کے اندر کے ماحول میں قابل اعتماد پاور ٹرانسمیشن فراہم کرنے کے لیے ڈیزائن کی گئی ہے۔ معیاری الیکٹریکل کیبلز کے مقابلے میں، اس میں واٹر پروف موصلیت، لچکدار تعمیر اور نمی کے خلاف مزاحمت کی خصوصیات ہیں، جس سے گہرے کنوؤں، سیوریج سسٹمز اور دیگر زیر آب ایپلی کیشنز میں مستحکم آپریشن ممکن ہے۔
A2: بہت سی آبدوز ایپلی کیشنز میں فلیٹ کیبلز کو ترجیح دی جاتی ہے کیونکہ ان کے کمپیکٹ ڈھانچے میں تنصیب کی کم جگہ درکار ہوتی ہے اور تنگ کنوؤں یا محدود علاقوں میں فٹ ہونا آسان ہوتا ہے۔ لچکدار ڈیزائن پمپ کی تنصیب اور دیکھ بھال کے دوران موڑنے، موڑنے والے تناؤ اور مکینیکل نقصان کو کم کرنے میں بھی مدد کرتا ہے۔
A3: کیبل پانی کے داخل ہونے، عمر بڑھنے اور ماحولیاتی نقصان کو روکنے کے لیے اعلیٰ معیار کے موصلیت کا مواد اور حفاظتی بیرونی میان کا استعمال کرتی ہے۔ ڈیلیوری سے پہلے، ہر کیبل کو موصلیت کی کارکردگی، پانی کی مزاحمت اور مکینیکل استحکام کے لیے جانچا جاتا ہے تاکہ پانی کے اندر کے حالات میں محفوظ آپریشن کو یقینی بنایا جا سکے۔
A4: ہاں۔ AOTE TIANJIN PUMP CO., LTD. کیبل کی لمبائی، بنیادی نمبر، کنڈکٹر کی وضاحتیں اور بیرونی میان مواد سمیت حسب ضرورت کے اختیارات فراہم کرتا ہے۔ کیبل کی ترتیب مختلف پمپ پاور ریٹنگز، تنصیب کی گہرائیوں اور آپریٹنگ ماحول کے ساتھ مل سکتی ہے۔
A5: کیبل کے انتخاب میں کئی عوامل پر غور کرنا چاہیے، بشمول پمپ پاور، ریٹیڈ وولٹیج، تنصیب کی گہرائی، آپریٹنگ درجہ حرارت، پانی کا معیار اور مکینیکل ضروریات۔ صحیح کنڈکٹر سائز اور حفاظتی ڈھانچے کا انتخاب بجلی کی موثر ترسیل کو یقینی بنانے میں مدد کرتا ہے اور سروس کی زندگی کو بڑھاتا ہے۔
AOTE TIANJIN PUMP CO., LTD. آبدوز پمپ کے حل اور متعلقہ کیبل مصنوعات میں مہارت رکھتا ہے۔ پانی کے اندر پمپنگ ایپلی کیشنز میں عملی تجربے کے ساتھ، ہم مختلف پمپ سسٹمز کی ضروریات کو سمجھتے ہیں اور کام کرنے کے مختلف حالات کے لیے موزوں کیبل کنفیگریشن فراہم کرتے ہیں۔
ہم مستحکم برقی کارکردگی اور مکینیکل پائیداری کو یقینی بنانے کے لیے اعلیٰ معیار کے ترسیلی مواد اور واٹر پروف موصلیت کے نظام کا انتخاب کرتے ہیں۔ ہر کیبل سخت معائنہ کے طریقہ کار سے گزرتی ہے، بشمول موصلیت کی جانچ، پانی کی مزاحمت کی جانچ اور شپمنٹ سے پہلے ظاہری جانچ۔
ہماری کیبلز ایسے ماحول کے لیے تیار کی گئی ہیں جہاں لچک، پنروک کارکردگی اور استحکام ضروری ہے۔ آپٹمائزڈ ڈھانچہ دیکھ بھال کی فریکوئنسی کو کم کرنے میں مدد کرتا ہے اور انجینئرنگ پروجیکٹس اور کمرشل ایپلی کیشنز کے لیے قابل اعتماد کارکردگی فراہم کرتا ہے۔
ہم معیاری پاور کیبل ماڈلز کے ساتھ ساتھ پروجیکٹ کی ضروریات کی بنیاد پر حسب ضرورت حل فراہم کرتے ہیں۔ پروڈکٹ کے انتخاب سے لے کر انسٹالیشن سپورٹ تک، ہماری تکنیکی ٹیم صارفین کو مناسب کیبل تصریحات کا انتخاب کرنے اور سسٹم کی وشوسنییتا کو بہتر بنانے میں مدد کرتی ہے۔
