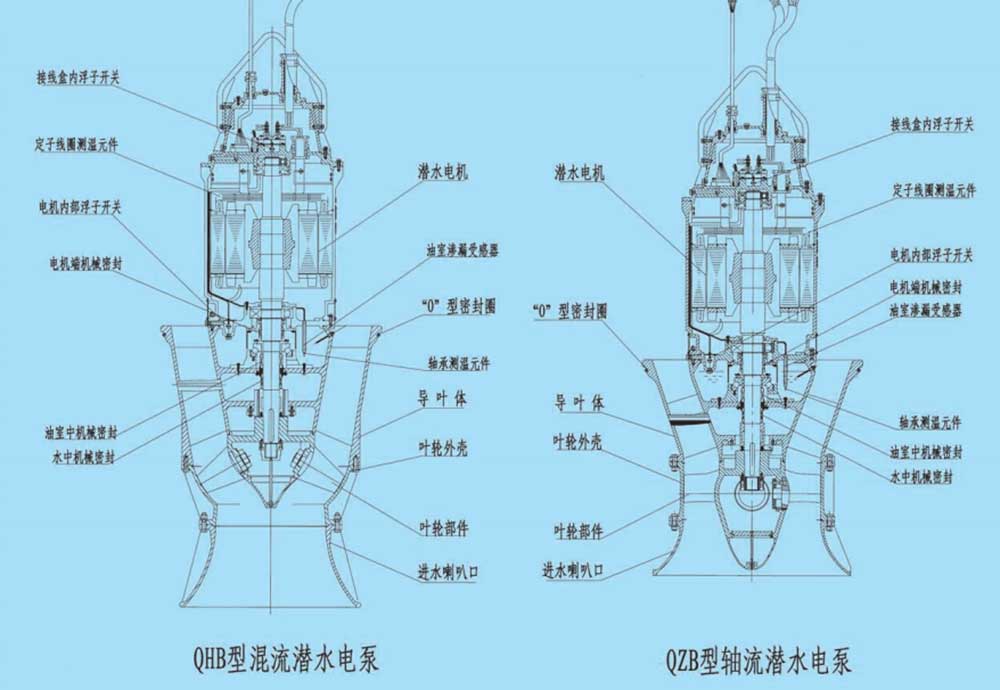

JINOTEآبدوز محوری بہاؤ پمپاعلی بہاؤ اور کم سر پانی کی منتقلی کی ایپلی کیشنز کے لئے ڈیزائن کیا گیا ہے جہاں قابل اعتماد مسلسل آپریشن کی ضرورت ہے. پروڈکٹ میں دو اہم سیریز شامل ہیں: QZB Axial Flow Submersible Pump اور QHB Mixed Flow Submersible Pump، جو روایتی پمپ اور موٹر سسٹم کے جدید متبادل کے طور پر تیار کیا گیا ہے۔
روایتی سپلٹ ٹائپ پمپنگ یونٹس کے برعکس، پمپ اور موٹر کو ایک کمپیکٹ آبدوز ڈھانچے میں ضم کیا جاتا ہے۔ یہ ڈیزائن تنصیب کو آسان بناتا ہے، تعمیراتی تقاضوں کو کم کرتا ہے، اور سیلاب پر قابو پانے، نکاسی کے اسٹیشن، آبپاشی کے نظام، اور صنعتی پانی کی منتقلی کے منصوبوں جیسے مطالباتی ماحول میں آپریشنل اعتبار کو بہتر بناتا ہے۔
مکمل طور پر بند خشک قسم کی آبدوز تھری فیز اسینکرونس موٹر مکمل طور پر پانی میں ڈوبی ہوئی محفوظ طریقے سے چلتی ہے۔ موثر پانی کی ٹھنڈک، کم آپریٹنگ شور، اور کم گرمی کے جمع ہونے کے ساتھ، پمپ سول انجینئرنگ کے اخراجات اور تنصیب کی جگہ کو کم سے کم کرتے ہوئے کمپیکٹ زیر زمین پمپ اسٹیشنوں کی تعمیر کے قابل بناتا ہے۔
پمپ موٹر اسمبلی کو ایک مکمل ڈوبے ہوئے یونٹ کے طور پر نصب کیا جاتا ہے، جو الگ پمپ اور موٹر کے اجزاء کے درمیان پیچیدہ سیدھ کی ضرورت کو ختم کرتا ہے۔ روایتی پمپ سٹیشنوں کے مقابلے میں، تنصیب کے وقت کو 95 فیصد تک کم کیا جا سکتا ہے، پروجیکٹ کی کارکردگی میں بہتری اور مزدوری کی ضروریات کو کم کیا جا سکتا ہے۔
موٹر براہ راست ارد گرد کے پانی میں چلتی ہے، ٹھنڈک کی بہترین کارکردگی فراہم کرتی ہے اور مسلسل آپریشن کے دوران زیادہ گرمی کو روکتی ہے۔ یہ ڈیزائن آپریٹنگ شور کو نمایاں طور پر کم کرتا ہے اور ارد گرد کے ماحول کو متاثر کیے بغیر زیر زمین یا بند پمپ اسٹیشنوں میں تنصیب کی اجازت دیتا ہے۔
موٹر مکمل طور پر بند خشک قسم کے ڈھانچے کو اپناتی ہے:
کلاس F موصلیت کا نظام (155 ° C درجہ حرارت کی مزاحمت)
IP68 تحفظ کی درجہ بندی
ڈبل یا ٹرپل مکینیکل سیل
معاون سگ ماہی کی ساخت
رساو کا پتہ لگانے کا نظام
سمیٹ درجہ حرارت کی نگرانی
بیئرنگ درجہ حرارت کی نگرانی
تمام مانیٹرنگ سگنلز الیکٹریکل کنٹرول کیبنٹ میں منتقل کیے جاتے ہیں، جو محفوظ آپریشن، خودکار تحفظ، اور ریموٹ مانیٹرنگ کو سپورٹ کرتے ہیں۔
JINAOTE آبدوز محوری فلو پمپ وسیع پیمانے پر استعمال کیا جاتا ہے ایپلی کیشنز میں بڑے بہاؤ کی صلاحیت اور مستحکم پانی کی منتقلی کی کارکردگی کی ضرورت ہوتی ہے، بشمول:
صنعتی پانی کی فراہمی اور نکاسی آب
کان کنی کی سہولت نکاسی کے نظام
شپ یارڈ نکاسی آب کے منصوبے
شہری سیلاب کنٹرول اور میونسپل نکاسی
زرعی آبپاشی اور نکاسی آب
پاور پلانٹ کولنگ پانی اور نکاسی آب کا نظام
ندی اور جھیل کے کنارے پمپنگ اسٹیشن
کیو زیڈ بی ایکسیل فلو آبدوز پمپ کم سر اور ہائی فلو ایپلی کیشنز کے لیے موزوں ہے، جب کہ کیو ایچ بی مکسڈ فلو سبمرسیبل پمپ پانی کی سطح میں اتار چڑھاؤ اور زیادہ سر کی ضروریات کے ساتھ ایپلی کیشنز کے لیے اعلی کارکردگی اور مضبوط کاویٹیشن مزاحمت فراہم کرتا ہے۔
پمپ کو مندرجہ ذیل شرائط کے تحت کچے پانی یا ہلکے آلودہ گندے پانی سے نمٹنے کے لیے ڈیزائن کیا گیا ہے:
| پیرامیٹر | تفصیلات |
|---|---|
| زیادہ سے زیادہ مائع درجہ حرارت | ≤50°C |
| درمیانی پی ایچ رینج | 4-10 |
| ٹھوس حجم کا کسر | <2% |
| درمیانی کثافت | <1.2 × 10³ kg/m³ |
| موازنہ آئٹم | آبدوز محوری بہاؤ پمپ | روایتی پمپ یونٹ |
|---|---|---|
| تنصیب | مربوط تنصیب، آسان تعمیر | الگ پمپ اور موٹر کی تنصیب کی ضرورت ہے۔ |
| تنصیب کا وقت | 95% تک کم | طویل تنصیب کی مدت |
| کولنگ کا طریقہ | براہ راست پانی کی ٹھنڈک | ایئر کولنگ کی ضرورت ہے۔ |
| شور کی سطح | کم آپریٹنگ شور | زیادہ مکینیکل شور |
| پمپ اسٹیشن کا ڈھانچہ | زیر زمین اسٹیشنوں کے لیے موزوں ہے۔ | زمین کے اوپر بڑے ڈھانچے کی ضرورت ہے۔ |
| تعمیراتی لاگت | تقریباً 30-40% کی کمی | اعلی سول تعمیراتی سرمایہ کاری |
| سیلاب کی مزاحمت | موٹر پانی کے اندر محفوظ | سیلاب کا زیادہ خطرہ |
JINAOTE صنعتی، میونسپل اور زرعی ایپلی کیشنز کے لیے اعلیٰ کارکردگی والے آبدوز پمپنگ آلات کے ڈیزائن اور مینوفیکچرنگ پر توجہ مرکوز کرتا ہے۔ مربوط موٹر-پمپ ڈیزائن، جدید سیلنگ ٹیکنالوجی، اور ذہین نگرانی کے نظام کے ذریعے، JINAOTE پمپ پانی کی سطح میں متواتر تبدیلیوں اور نکاسی کی ضروریات کے ساتھ ماحول میں قابل اعتماد آپریشن فراہم کرتے ہیں۔
اعلی بہاؤ کی صلاحیت، کمپیکٹ تنصیب کا ڈھانچہ، اور طویل مدتی زیر آب آپریشن کا مجموعہ بناتا ہے۔آبدوز محوری بہاؤ پمپجدید پمپنگ اسٹیشنوں اور بڑے پیمانے پر پانی کی منتقلی کے منصوبوں کے لیے ایک موثر حل۔
محوری بہاؤ پمپ بنیادی طور پر بڑے بہاؤ اور کم سر ایپلی کیشنز کے لیے بنائے گئے ہیں، جبکہ مخلوط بہاؤ پمپ بہتر کارکردگی اور کاویٹیشن مزاحمت کے ساتھ اعلیٰ سر کی صلاحیت فراہم کرتے ہیں۔
جی ہاں پمپ ایک مکمل طور پر بند IP68 سبمرسیبل موٹر کا استعمال کرتا ہے جو مکمل طور پر ڈوب جانے کے دوران مسلسل آپریشن کے لیے ڈیزائن کیا گیا ہے۔
یہ خام پانی اور ہلکے آلودہ گندے پانی کے لیے موزوں ہے جس کا حجم 2% سے کم ہو۔
معیاری آپریٹنگ درجہ حرارت 50 ° C تک ہے۔
نمبر۔ موٹر اور پمپ کو ایک آبدوز یونٹ میں ضم کر دیا گیا ہے، جو تنصیب کو آسان بناتا ہے۔
موٹر میں مکینیکل مہریں، رساو کا پتہ لگانے، سمیٹنے والے درجہ حرارت کی نگرانی، اور بیئرنگ درجہ حرارت کی نگرانی کے نظام شامل ہیں۔
جی ہاں یہ خاص طور پر دریا کے کناروں، جھیلوں کے کنارے، اور سیلاب کے شکار پمپنگ اسٹیشنوں کے لیے موزوں ہے جہاں پانی کی سطح میں اتار چڑھاؤ آتا ہے۔
315 kW تک کی موٹریں 380 V یا 600 V میں دستیاب ہیں، جبکہ بڑی موٹریں 6 kV یا 10 kV وولٹیج کے اختیارات استعمال کرتی ہیں۔
