پانی کا جمع ہونا کان کنی کی کارکردگی اور حفاظت کو متاثر کرنے والے بڑے چیلنجوں میں سے ایک ہے۔ ضرورت سے زیادہ زیر زمین پانی، بارش، اور زیر زمین پانی کا اخراج پیداوار میں خلل ڈال سکتا ہے، سازوسامان کو نقصان پہنچا سکتا ہے اور آپریٹنگ اخراجات میں اضافہ کر سکتا ہے۔

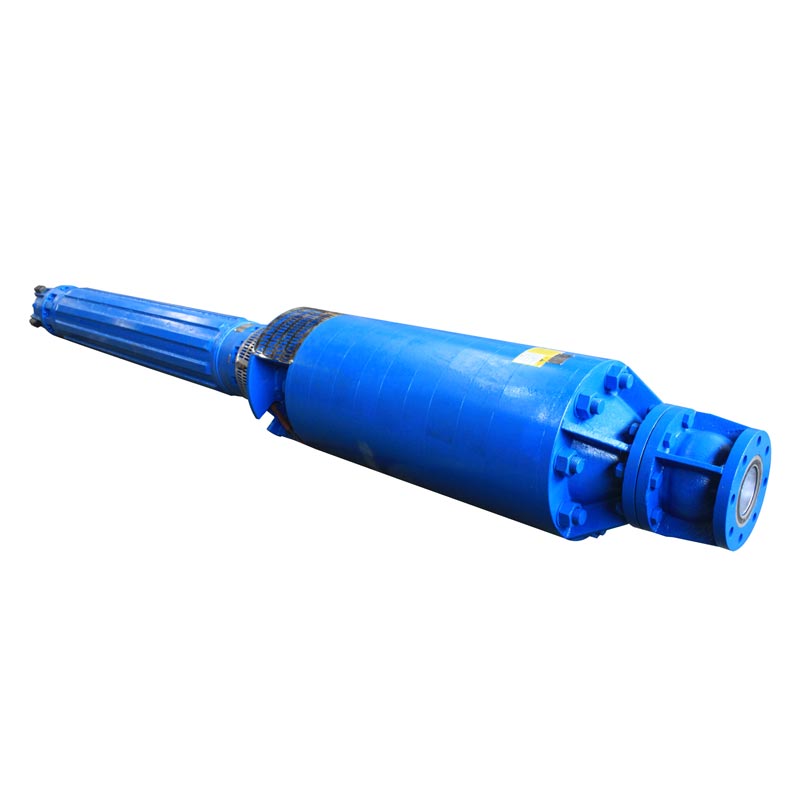

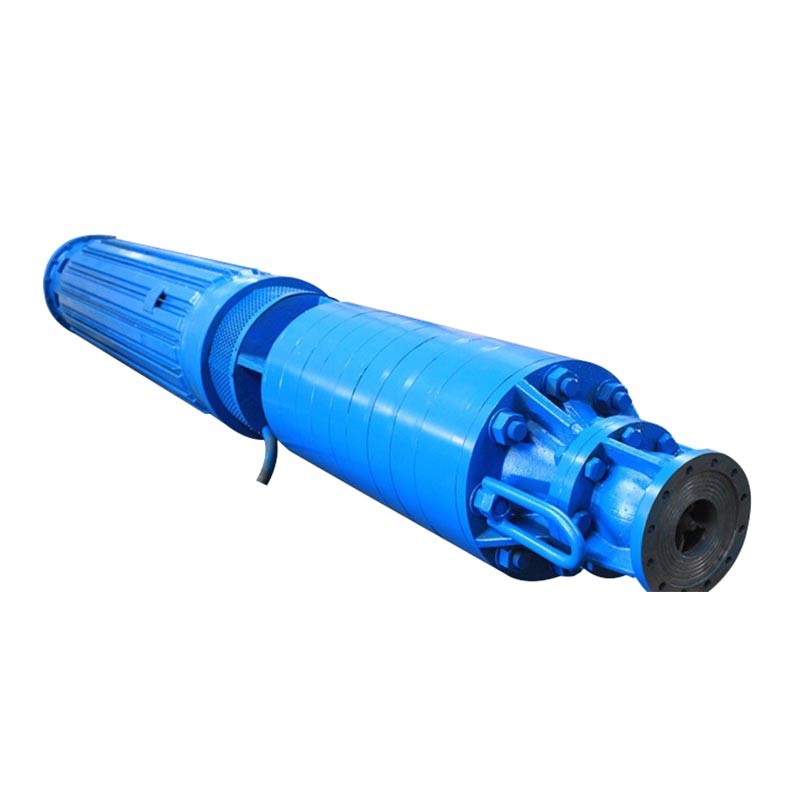

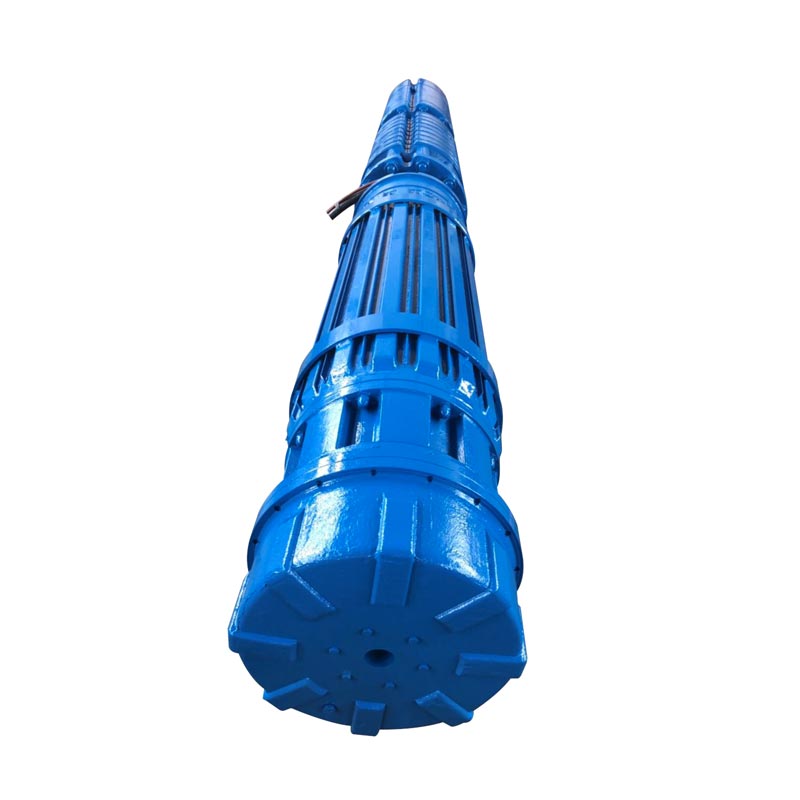

ڈرینیج سبمرسیبل مائننگ پمپ کو ہیوی ڈیوٹی مائن ڈی واٹرنگ ایپلی کیشنز کے لیے بنایا گیا ہے جہاں مسلسل آپریشن اور طویل سروس کی زندگی کی ضرورت ہے. اعلی کارکردگی والے سینٹری فیوگل ہائیڈرولک سسٹم اور مضبوط کے ساتھ ڈیزائن کیا گیا ہے۔ سبمرسیبل موٹر ٹیکنالوجی، یہ گہری کانوں، بڑے کھلے گڑھوں اور ماحول میں بھی پانی کو مستحکم طریقے سے ہٹانے کی سہولت فراہم کرتی ہے۔ کھرچنے والے ذرات پر مشتمل۔
کوئلے اور تانبے کی کانوں سے لے کر سونے، ٹن اور ہیرے نکالنے کی جگہوں تک، یہ پمپ قابل بھروسہ نکاسی آب فراہم کرتا ہے۔ مطالبہ حالات کے تحت کارکردگی.
یونٹ پر محوری زور اور کھینچنے والے ٹھوس اور گاد سے جتنا کم بوجھ ہوگا، آپریشنل اتنا ہی زیادہ ہوگا وشوسنییتا
آپریشنل وشوسنییتا جتنی زیادہ ہوگی، سروس کی زندگی اتنی ہی لمبی ہوگی۔ سبمرسیبل موٹر پمپس کے لیے جس میں HDM کی خصوصیت 10 سال یا اس سے زیادہ ہو سکتی ہے۔
سروس کی زندگی جتنی لمبی ہوگی اور کارکردگی جتنی زیادہ ہوگی (90%-plus تک)، آپریٹنگ اخراجات اتنے ہی کم ہوں گے۔
بہاؤ کی گنجائش Q: 6000 m'/h تک (26500 US gpm)
ڈیلیوری ہیڈ H: 1500 میٹر (5000 فٹ) تک
پریشر p: 150 بار تک (2200 Psi)
رفتار n: 3600 rpm تک
موٹر کی کارکردگی کا ڈیٹا:
تعدد: 50 ہرٹج / 60 ہرٹز
وولٹیج V: 14000 وولٹ تک
موٹر پاور P: 5000 kW تک (6700 HP)
رفتار n: 3600rpm تک
درجہ حرارت t: 100 ℃ تک
مواد: مواد کو آپ کی ضروریات کے مطابق انفرادی طور پر منتخب کیا جاتا ہے جس میں گرے کاسٹ آئرن، ڈکٹائل آئرن، کانسی، ایلومینیم کانسی، ڈوپلیکس سٹینلیس سٹیل شامل ہیں۔
(1) آبدوز پمپ میں سینٹری فیوگل امپیلر اور ریڈیل گائیڈ وین کا ڈھانچہ شامل ہے۔ آپریشن کے دوران، مائع کو شعاعی طور پر نکالا جاتا ہے اور شعاعی طور پر خارج کیا جاتا ہے۔
(2) یہ آبدوز پمپ بنیادی طور پر امپیلر، سیل کی انگوٹھی، اوپری اور نچلی گائیڈ وینز، اوپری اور نچلے درمیانی حصے، سکشن سیکشن، ڈسچارج سیکشن، پمپ شافٹ، اوپری تھرسٹ بیئرنگ، گائیڈ وین آستین، اور انٹرمیڈیٹ ٹرانزیشن سیکشن پر مشتمل ہوتا ہے۔
(3) پمپ کا ورکنگ چیمبر امپیلر، گائیڈ وینز اور انٹرمیڈیٹ سیکشنز پر مشتمل ہوتا ہے۔ امپیلر، بیئرنگ آستین، اور سٹیل کی آستینیں روٹر اسمبلی کی تشکیل کرتی ہیں، جب کہ گھومنے والی روٹر اسمبلی کو سپورٹ کرنے کے لیے سلائیڈنگ بیرنگ سکشن سیکشن، ڈسچارج سیکشن، اور انٹرمیڈیٹ ٹرانزیشن سیکشن میں نصب کیے جاتے ہیں۔
(4) محوری قوتوں کو متوازن کرنے کے لیے، impellers کو ہم آہنگی سے ترتیب دیا جاتا ہے: اوپری impeller گھڑی کی سمت میں گھومتا ہے، جب کہ نچلا impeller مخالف سمت میں نصب ہوتا ہے۔ آپریشن کے دوران امپیلرز کے ذریعے پیدا ہونے والی محوری قوتیں ایک دوسرے کو منسوخ کر دیتی ہیں، اور کوئی بھی بقایا محوری قوت موٹر سے منسلک تھرسٹ بیئرنگ کے ذریعے برداشت کی جاتی ہے، اس طرح یونٹ کی سروس لائف بڑھ جاتی ہے۔
(5) روٹر کو پمپ کپلنگ کے ریڈیل شولڈر کا استعمال کرتے ہوئے موٹر بیئرنگ ہاؤسنگ کپلنگ کے ساتھ سیدھ میں لایا جاتا ہے، اور ایک سخت کنکشن بنانے کے لیے بولٹ کے ساتھ محوری طور پر محفوظ کیا جاتا ہے۔
(1) موٹر سٹیٹر، روٹر، اوپری اور لوئر گائیڈ بیرنگ، تھرسٹ بیرنگ، بیس، شافٹ ایکسٹینشن سیل پر مشتمل ہوتی ہے۔ اسمبلی، اور دیگر اجزاء.
(2) موٹر شافٹ ایکسٹینشن کو ربڑ سے مضبوط تیل کی مہر اور مکینیکل مہر کا استعمال کرتے ہوئے سیل کیا جاتا ہے۔
(3) موٹر کے درمیان دباؤ کو متوازن کرنے کے لیے موٹر کے نچلے حصے میں ربڑ کا ایک توسیعی مثانہ نصب کیا جاتا ہے۔ اندرونی گہا اور بیرونی پانی جب موٹر کے اندر تھرمل توسیع اور سکڑاؤ ہوتا ہے یا جب بیرونی پانی کی سطح میں اتار چڑھاؤ آتا ہے۔ موٹر کا نچلا حصہ سنکنرن مزاحم جستی شیٹ کے ساتھ کھڑا ہے۔ دھات
(4) موٹر ہاؤسنگ کی بیرونی سطح پر کولنگ پن اور کولنگ واٹر چینلز موجود ہیں۔ آپریشن کے دوران، موٹر کا اندرونی حصہ پانی سے بھرا ہوا ہے، جسے یقینی بنانے کے لیے روٹر کے نچلے حصے میں امپیلر کے ذریعے گردش کیا جاتا ہے۔ یکساں اندرونی درجہ حرارت۔ ایک ہی وقت میں، موٹر کی بیرونی سطح پر تیز رفتار پانی کا بہاؤ منتشر ہو جاتا ہے۔ ہاؤسنگ، کولنگ پنکھوں، اور پانی کے چینل کی سطحوں سے گرمی۔
(5) موٹر کی سٹیٹر وائنڈنگز ہائی وولٹیج، پانی سے بچنے والی موصل تار کا استعمال کرتی ہیں، جو بہترین درجہ حرارت پیش کرتی ہے۔ مزاحمت اور موصلیت کی خصوصیات. سمیٹنے والی تاریں ایک ہائی وولٹیج، پانی سے بچنے والی پاور کیبل سے جڑی ہوئی ہیں۔ مزید برآں، پانی کی نگرانی کے لیے درجہ حرارت کے سینسر سمیٹنے والے سروں کی سطح سے منسلک ہوتے ہیں۔ ان کے ارد گرد درجہ حرارت. درجہ حرارت کے سینسر چار کور کیبل سے جڑے ہوئے ہیں۔ دونوں کیبلز اوپری گائیڈ میں کیبل ایگزٹ ہولز کے ذریعے باہر کی جاتی ہیں۔ بیئرنگ ہاؤسنگ.
(6) روٹر گلہری پنجرے کی قسم کا ہوتا ہے، جس میں تانبے کے کنڈکٹرز کا پنجرہ ہوتا ہے۔
(7) اوپری اور نچلے گائیڈ بیئرنگ ہاؤسنگ بیئرنگ شیلز سے لیس ہیں، اور تھرسٹ بیئرنگ نصب کیا گیا ہے۔ روٹر کے نچلے سرے. تھرسٹ بیئرنگ اسمبلی اوپری اور لوئر تھرسٹ بیرنگ اور سلائیڈنگ پر مشتمل ہوتی ہے۔ پلیٹ، جو محوری قوتوں کی مدد کے لیے استعمال ہوتی ہے۔ اوپری تھرسٹ بیئرنگ سیگمنٹڈ کنولر قسم ہے، جبکہ نچلا تھرسٹ بیئرنگ ایک سیگمنٹڈ سیکٹر کی قسم ہے۔
زیر زمین کوئلے کی کانوں سے زیر زمین پانی کو موثر طریقے سے ہٹانا۔
تانبے، سونے، ٹن، اور ہیرے کی کان کنی کے نکاسی آب کے نظام کے لیے موزوں ہے۔
بڑے کان کنی گڑھوں میں بارش کے جمع ہونے اور زمینی پانی کے کنٹرول کو سنبھالتا ہے۔
گہرے زیر زمین آپریشنز کے لیے ہائی پریشر کی ترتیب۔
پمپ میرے پانی کے لیے ڈیزائن کیا گیا ہے جس میں زمینی پانی، تلچھٹ، اور معلق ذرات شامل ہیں۔ مواد کا انتخاب پانی کے حالات کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے.
کنفیگریشن پر منحصر ہے، پمپ 1500 میٹر تک ڈیلیوری ہیڈز حاصل کر سکتا ہے، جو اسے گہری کان کے لیے موزوں بناتا ہے۔ نکاسی آب کی ایپلی کیشنز.
عام مواد میں کاسٹ آئرن، ڈکٹائل آئرن، کانسی، ایلومینیم کانسی، اور ڈوپلیکس سٹینلیس سٹیل شامل ہیں۔ دی انتخاب سنکنرن اور رگڑنے کی ضروریات پر منحصر ہے۔
جی ہاں پمپ ہائیڈرولک کارکردگی، موٹر وولٹیج، طاقت، مواد، اور ترتیب کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے منصوبے کی ضروریات.
